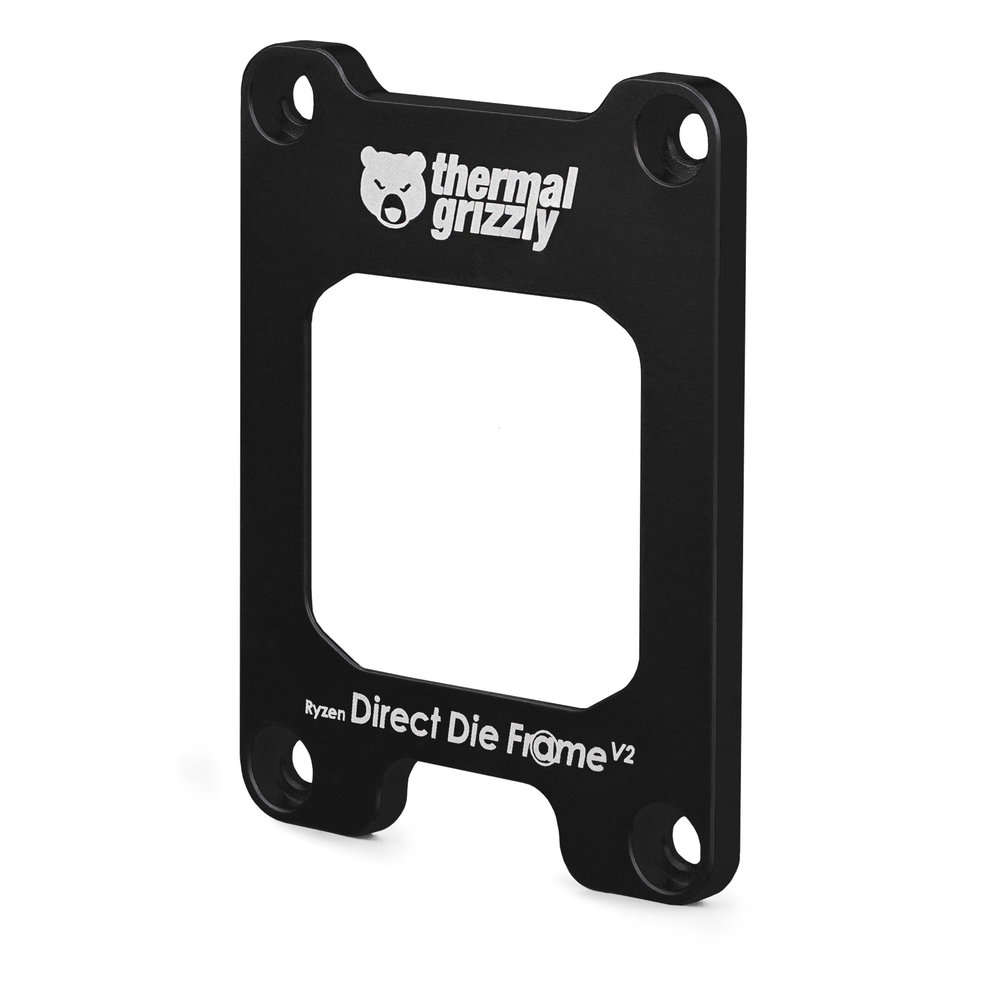

Thermal Grizzly Ryzen 7000 Direct Die Frame V2

High Performance Cooling Solutions – Made in Germany

Mit dem Ryzen Direct Die Frame V2 erweitert Thermal Grizzly die Kompatibilität des Ryzen 7000 Direct Die Frames um weitere Prozessoren und reagiert damit auf die Produktionsänderungen, die AMD mit den Ryzen 7000X3D-Prozessoren eingeführt hat. Es ist zu beachten, dass der Ryzen Direct Die Frame V2 nicht mit den Ryzen-Prozessoren der 8000G-Serie kompatibel ist. Eine aktuelle Liste mit allen verifiziert kompatiblen Prozessoren ist online verfügbar.

Welche Vorteile hat das „Direct Die“-Kühlen der CPU?

Prozessoren von Intel und AMD werden mit einem Heatspreader (engl. für Hitzeverteiler) auf der CPU ausgeliefert. Dieser Heatspreader besteht aus Kupfer, welches über eine gute Wärmeleitfähigkeit verfügt, und schützt die Silizium-Chips der CPU vor Beschädigung. Gleichzeitig verteilt er die Abwärme vom CPU-Die auf eine größere Fläche, sodass sie effizienter an den CPU-Kühler weitergeleitet werden kann.

Im Fall der AM5-Prozessoren ist der Heatspreader nicht nur vergleichsweise dick, sondern verfügt auf Grund der Form des Hitzeverteilers über eine relativ kleine Kontaktfläche. Um dies zu umgehen, kann der Heatspreader durch einen geeigneten Upgrade-Heatspreader ersetzt oder direkt weggelassen werden. In beiden Fällen muss die CPU zunächst „delidded“ werden, was grob übersetzt „ent-deckeln“ bedeutet und im Deutschen auch als „Köpfen“ der CPU bezeichnet wird.

Eine CPU wird hauptsächlich delidded, um:

• das Wärmeleitmittel (TIM) zwischen CPU-Die und Heatspreader auszuwechseln,
• den Heatspreader auszutauschen oder
• den CPU-Kühler direkt auf den CPU-Dies zu befestigen.

Es gilt dabei zu beachten, dass das Köpfen des Prozessors auf eigene Gefahr geschieht und zum Garantieverlust des Prozessors führt! Für das Verwenden des Ryzen Direct Die Frame V2 muss der Socket Actuation Mechanism (SAM) entfernt werden, was zum Verlust der Herstellergarantie des Mainboards führen kann.

Warum einen Direct Die Frame benutzen?

Ein Direct Die Frame erfüllt im Prinzip zwei Funktionen. Zum einen fixiert er die CPU im Sockel und vereinfacht somit die Montage. Dabei wird ein gleichmäßiger Anpressdruck auf die CPU in den Sockel erzeugt, der in erster Linie Instabilität beim Arbeitsspeicher verhindert. Die zweite wichtige Funktion ist der Schutz der CPU vor möglicher Beschädigung bei der Kühlermontage. Da beim Kühlen via Direct Die die Chiplets und andere Bauteile auf der Ryzen-CPU frei liegen, sind diese sehr empfindlich gegenüber mechanischer Beschädigung. Ein Direct Die Frame vermindert die Gefahr, dass diese Komponenten bei der Kühlermontage beschädigt werden.
